一、產品特點

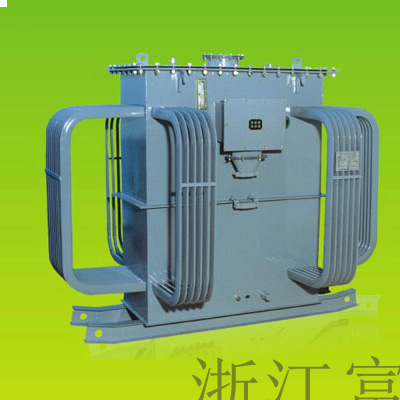

KS9、KS11系列礦用變壓器，作為礦并的配電設備．該產品具有體積小，易下并，結構合理、損耗低．教熱性能好等特點。
本系列產品采用取向高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓士5 ％的分接電壓，利用分接開關變換電壓變換電壓時．必須先切斷電源，然后去除箱壁上分接開關的風雨雙進行變換電壓變壓器低壓側允許“Y”型接成693V 或“D”型接成400V 供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦并需要時加裝礦車滾輪。
二、使用范圍
適用于容量1250KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。
三、遵循標準
本系列變壓器所遵循的標準：
GB1094.1～2-1996、GB1094.3,5-2003 、GB/T6451-2008、GB12173-2008 。
四、使用環境和工作條件
1、高度不超過海拔1000m ，特殊環境另作說明；
2、環境溫度：
最高氣溫+40 ℃ ；
最高日平均氣溫+25 ℃ ；
最高年平均氣溫+20 ℃ ；
戶外最低氣溫-20 ℃ 。
3、周圍空氣相對濕對不大于95%《 +25 ℃ 時》 ；
4、安裝在礦井下雖有煤塵、瓦斯．但無爆炸危險的場所；
5、電源電壓的波形近似地正弦波；
五、型號含義
六、技術參數
額定容量 kVA | 電壓組合及分接范圍 | 聯結組標號 |
空載損耗
W |
負載損耗
W |
空載電流 % |
短路阻抗 % | 外形尺寸 | |||||||
高壓
kV |
高壓分接范圍
% |
低壓
kV |
器身重
kg |
油重
kg |
總重
kg |
長
mm |
寬
mm |
高 mm | ||||||
| 50 | 6.3 | ±2×2.5% | 0.693-0.4 | 130 | 910/870 | 1.3 | 4 | 160 | 100 | 400 | 1000 | 850 | 900 | |
| 80 | 10.5 | 180 | 1310/1250 | 1.2 | 220 | 110 | 500 | 1000 | 880 | 950 | ||||
| 100 | 11 | 200 | 1580/1500 | 1.1 | 280 | 130 | 600 | 1100 | 900 | 960 | ||||
| 125 | 240 | 1890/1800 | 1.1 | 290 | 140 | 630 | 1100 | 920 | 980 | |||||
| 160 | 280 | 2310/2200 | 1 | 370 | 160 | 720 | 1150 | 940 | 1020 | |||||
| 200 | Yy0-d11 | 340 | 2730/2600 | 1 | 390 | 170 | 790 | 1250 | 950 | 1040 | ||||
| 250 | 400 | 3200/3050 | 0.9 | 470 | 190 | 900 | 1300 | 950 | 1060 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 540 | 230 | 1100 | 1400 | 980 | 1100 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 630 | 250 | 1260 | 1450 | 1020 | 1140 | |||||
| 500 | 680 | 5410/5150 | 0.8 | 750 | 290 | 1480 | 1550 | 1060 | 1200 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 890 | 360 | 1920 | 1700 | 1170 | 1250 | ||||
| 800 | 980 | 7500 | 0.6 | 1070 | 410 | 2180 | 1800 | 1320 | 1280 | |||||
| 1000 | 1150 | 10300 | 0.6 | 1250 | 450 | 2450 | 1800 | 1350 | 1330 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1460 | 510 | 2870 | 1800 | 1390 | 1390 | |||||
| 1、根據使用部門要求可提供低壓為0.69kV的變壓器。 | ||||||||||||||
| 2、 斜線上方為Dyn11或Yzn11的損耗。 | ||||||||||||||
